Es war schon immer eine Herausforderung, mit lichtstarken (und dadurch lauten) Geräten in akustisch sensiblen Räumen zu arbeiten. Verantwortliche bei Film, Fernsehen, Studio, Theater, Oper und Konferenzraumausstattung sind täglich mit diesem Problem konfrontiert.



VICOM entwickelt und baut seit über 15 Jahren Schallschutzgehäuse, die auch Silencer oder Silent-Box genannt werden, nach Kundenwünschen. Die Anforderungen werden vom Kunden festgelegt. Wir konzipieren und bauen das entsprechende Schallschutzcase, wobei uns kein Gerät zu groß, zu schwer oder zu laut ist.

Rechts im Bild sehen Sie ein Schallschutzgehäuse, hergestellt für das Bolschoi-Theater, Moskau.

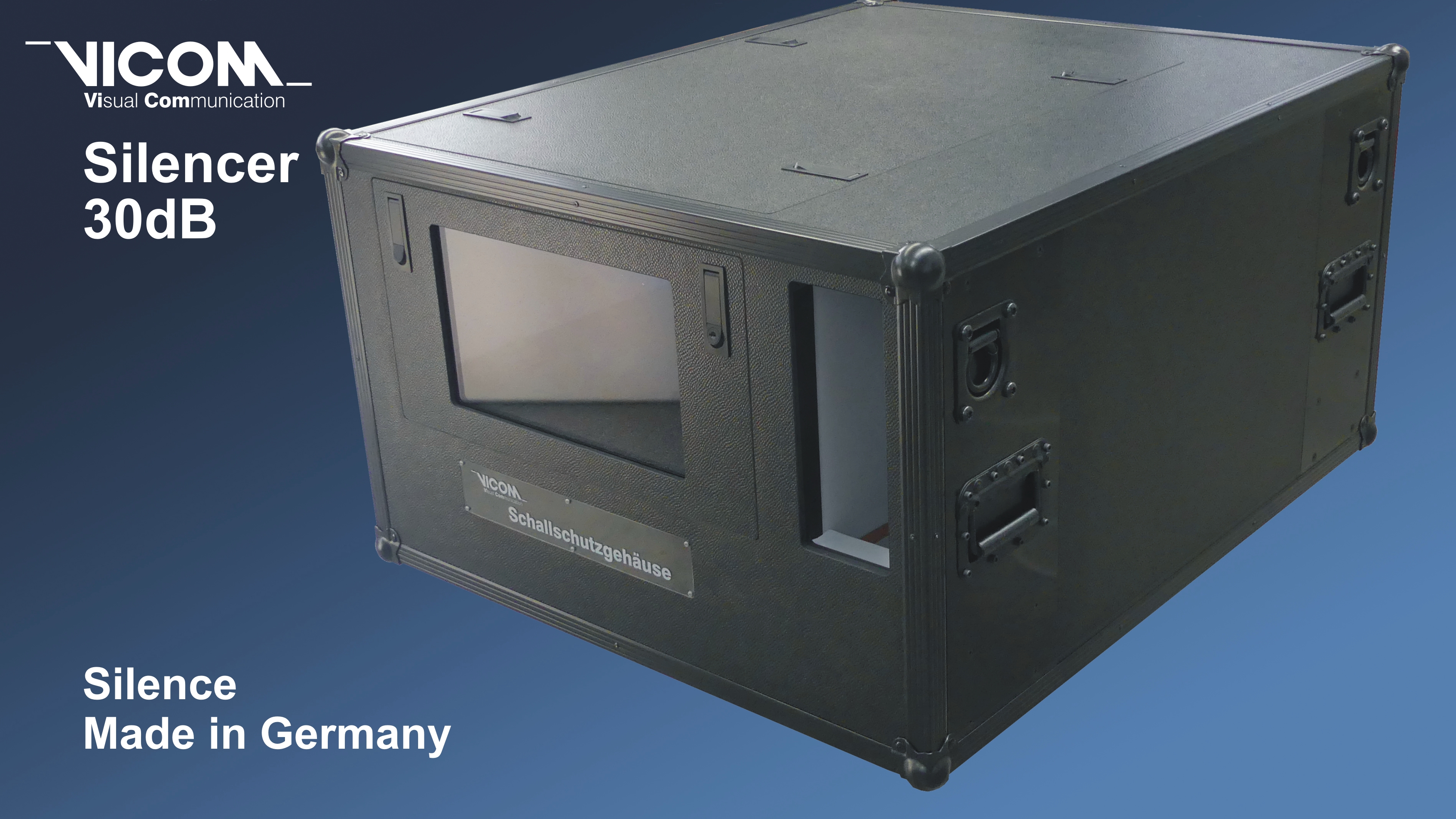

Schallschutzgehäuse

Hier wäre auch so ein Element gut geeignet, wenn Sie entsprechende Grafiken haben:

Erfahrung und Spezialwissen im Bereich der Schalldämmung

Neben der extremen Geräuschdämmung ist die ausreichende Belüftung des Projektors das wichtigste Kriterium bereits in der Konzeption. Deswegen wird die Luftfluss-Simulation bereits während der CAD-Konstruktion am Monitor durchgeführt. Danach fertigen wir die Schallschutzgehäuse als Einzelstück nach Kundenanforderung oder als Kleinserie.

Das Foto zeigt eine CAD-Konstruktion mit Luftstromberechnungen.

Features

Schallschutzgehäuse für schwere Projektoren, die abgehängt werden, benötigen eine besondere Technik zur Aufnahme des Gewichtes. Eine oft verwandte Möglichkeit ist das Einbringen von Stahlbändern in das Gehäuse. Dabei werden die Stahlbänder umfassend an drei Seiten in eingefräste Nuten montiert. Die Kraftaufnahme wird dann über die die Hängeösen vorgenommen.

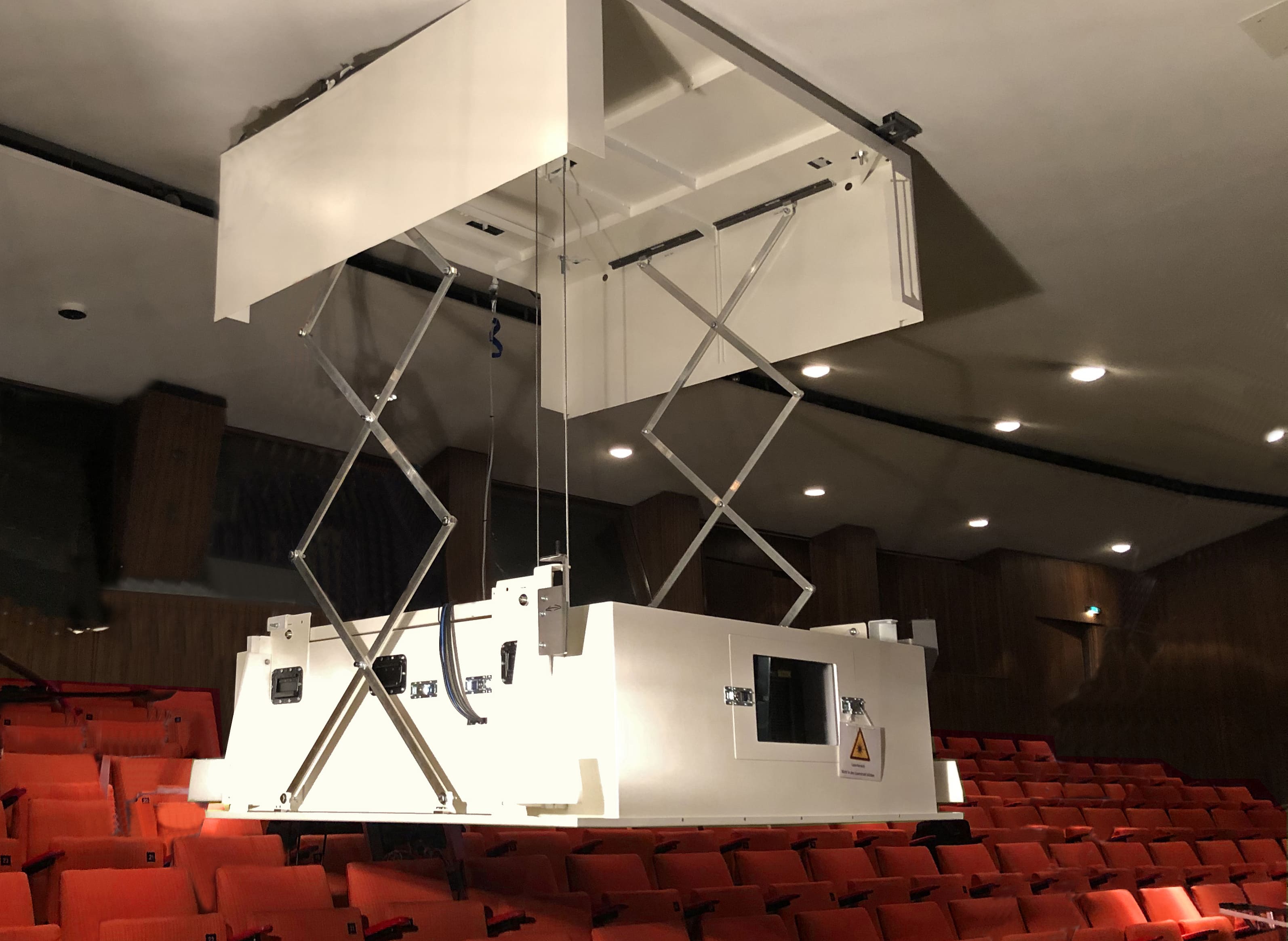

Als Alternative zu den Stahlbändern werden auch Lifte eingesetzt. Diese müssen dann natürlich über die notwendige Tragkraft verfügen.

Standardmäßig werden die VICOM Schallschutzgehäuse mit 3mm Frontscheibe aus Acrylglas ausgestattet. Diese bieten eine hinreichend gute Projektionsqualität, ein Bruchrisiko im alltäglichen Einsatz gibt es praktisch nicht. Um die optimierte, maximal mögliche Lichtausbeute der Projektion durch geringsten Lichtverlust zu erzielen, bieten wir anstelle des Acrylglases optional ein beidseitig entspiegeltes spezielles Projektionsglas an, das zusätzlich schräg in das Gehäuse eingebaut wird. Dadurch werden die Reflexionen und damit auch der Lichtverlust nochmals minimiert.

VICOM Schallschutzgehäuse weisen alle einen extrem hohen Dämmwert auf

  • Optimale Luftzirkulation und aktiver Schutz des Projektors vor “Hitzetod”
  • Am Projektor werden keine baulichen Veränderungen vorgenommen
  • Gehäuseausführung als schützendes Flightcase (für mobile Einsätze) oder für Festinstallationen (Konferenzräume)

Links im Bild sehen Sie, wie für einen Christie-Projektor durch Multilayer-Schäume entsprechende Frequenzen weggefiltert werden.

Alle gängigen Projektor-Baureihen wurden von VICOM genau analysiert und sind als Standardlösungen verfügbar. Insbesondere gilt dies für Projektoren von

  • Christie
  • Barco
  • Panasonic
  • Digital Projection
  • Epson
  • NEC
  • Vivitek

Die Liste wird ständig mit neuen Projektorenmodellen erweitert.

Optionale Ausstattungen

  • Schützendes Flightcase, um das integrierte Schallschutzgehäuse transportieren zu können
  • Flugösen für den abgehängten Einsatz
  • Rollversion mir feststellbaren Bremsen
  • Decken- und Wandhalterung
  • Integrierte Schwarzshutter
  • Schwenkbare Spiegel
  • Extern zugänglicher Luftfilter
  • Adaptionen für Lifte
  • Farbgebung nach Kundenvorgabe (besonders bei Festinstallationen wichtig)

Serienfertigung

VICOM fertigt Schallschutzgehäuse in Serie oder als Einzelfertigung an. Wichtig ist, dass das Ergebnis der Schalldämmung optimal ist und dass sich das Gehäuse bestmöglich in den Raum integriert, bzw. für Reisezwecke entsprechend robust ausgelegt ist.

Weitere Einsatzgebiete

Durch den Einsatz unserer Schalldämmtechnologie wurde der Geräuschpegel dieser Fräsmaschine ganz erheblich reduziert. Für andere Maschinen und Geräuschzentren entwickeln wir ebenfalls Lösungen. Bitte kommen Sie mit Ihrem Bedarf auf uns zu.

Für laute Maschinen konstruieren und bauen wir individuelle Schallschutzgehäuse um den Geräuschpegel erheblich zu senken. Hier wurde eine äußerst laute Maschine erfolgreich leise gemacht. In einer Montagehalle für medizinische Produkte störte sie extrem durch ihre sehr dynamischen Schlaggeräusche. Zunächst musste die akustische Quelle analysiert werden, danach konnte das Schallschutzgehäuse entworfen und gebaut werden. Die Schlaggeräusche dieser Maschine konnten so stark vermindert werden, so dass die Bediener sogar ohne Gehörschutz arbeiten können.

Tonstudios benötigen unbedingte Ruhe um Sound und Akustik richtig beurteilen zu können. Laute 19" Einheiten die mit ihren Lüftern ein beachtliches Geräuschniveau erzeugen können mit unserem Know-how extrem schallgedämmt werden. Im Beispiel oben machten wir ein "Green Hippo" unhörbar (und der war wirklich laut).
